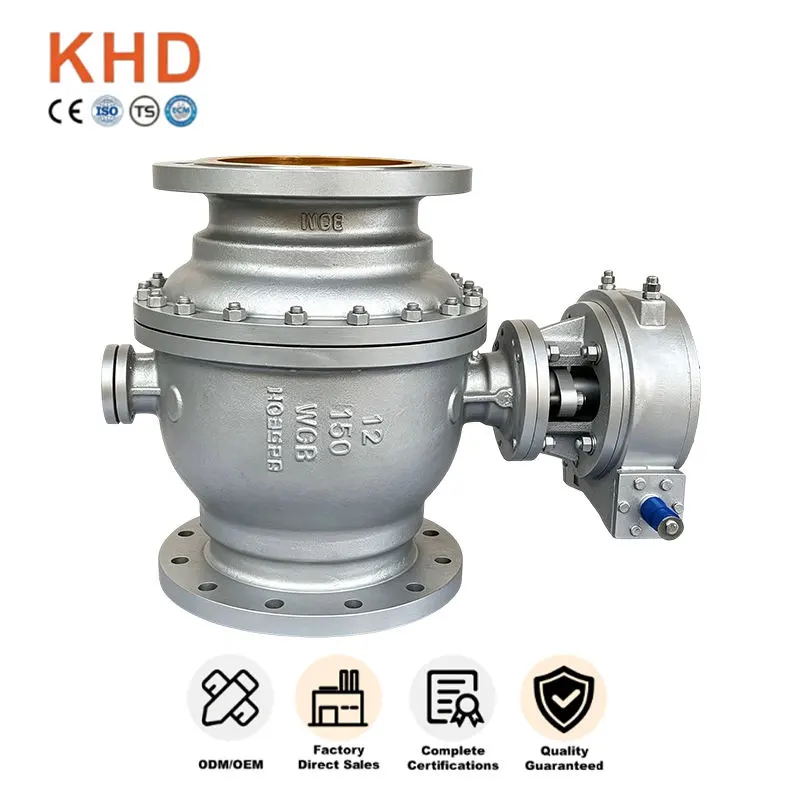

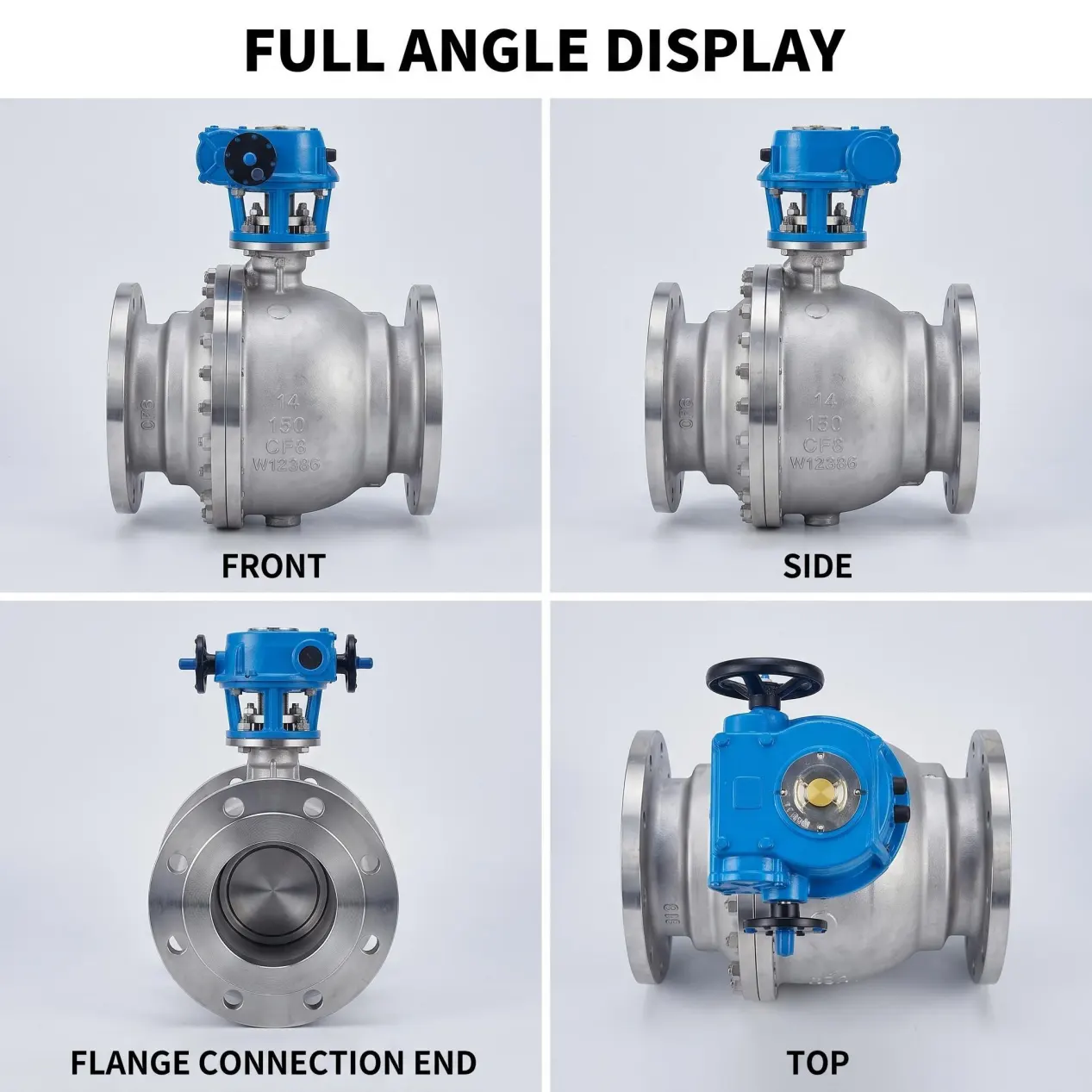

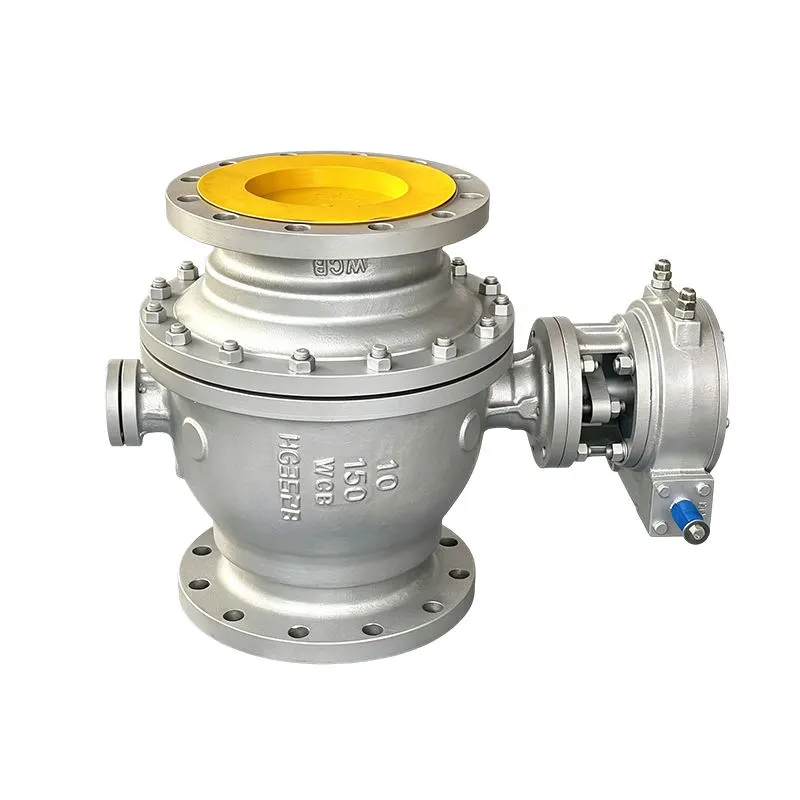

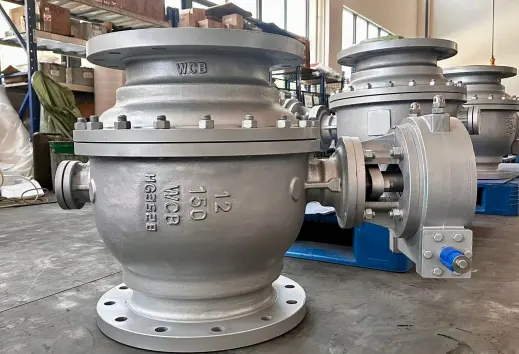

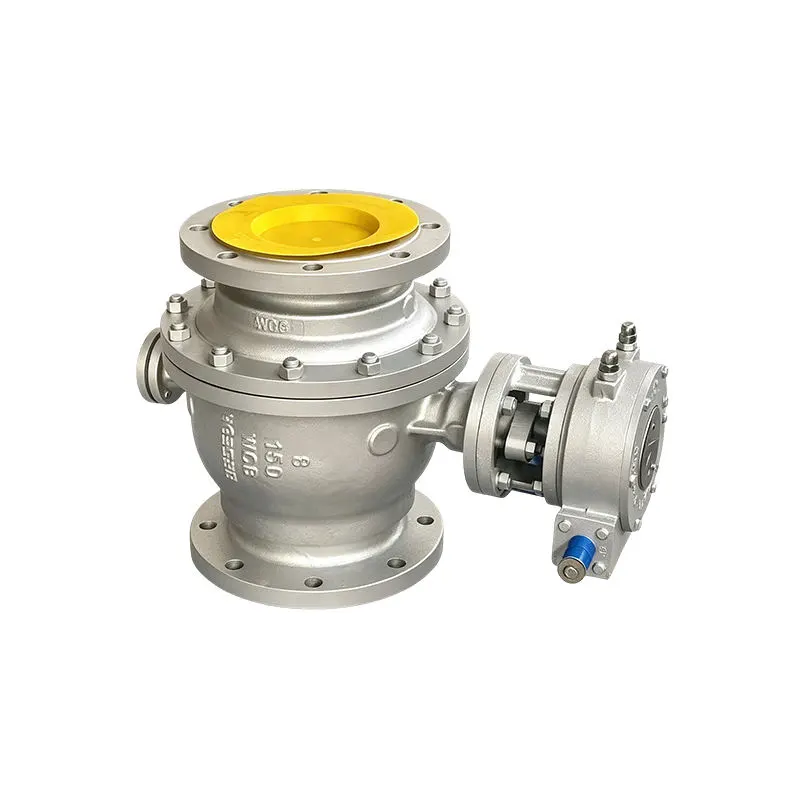

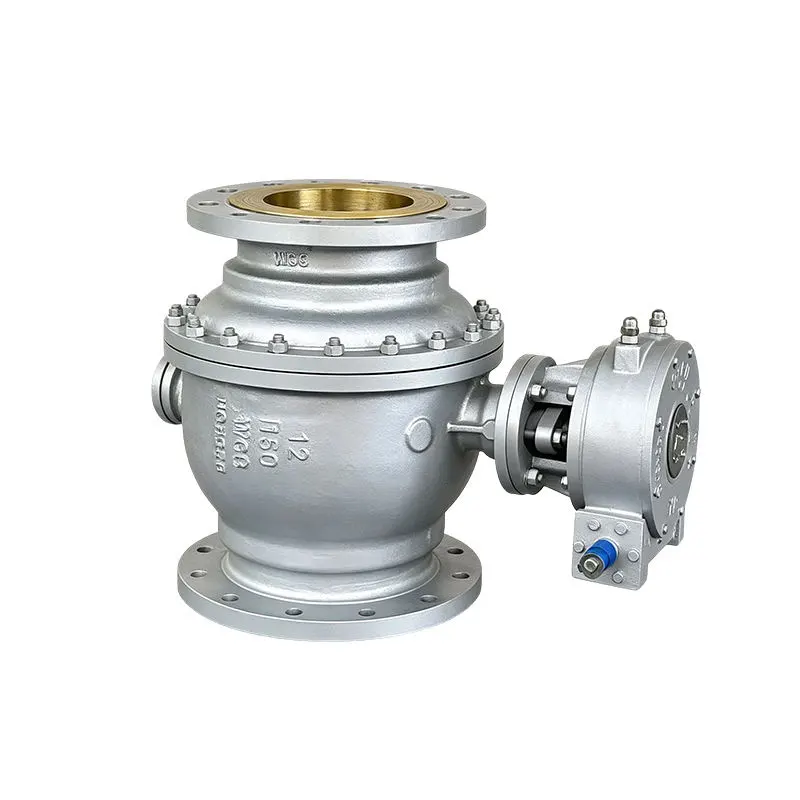

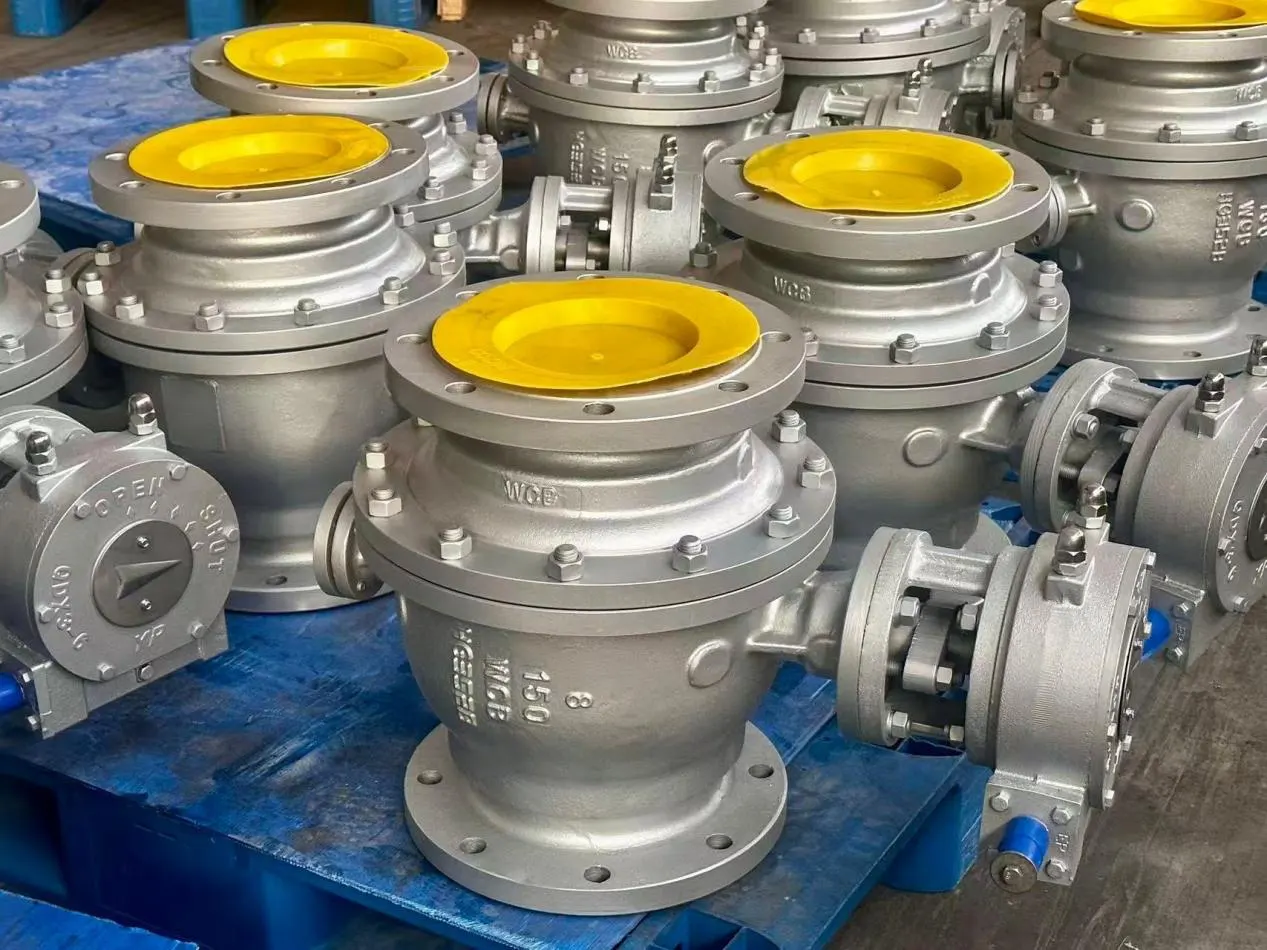

WCB கார்பன் ஸ்டீல் நிலையான பந்து வால்வு

WCB கார்பன் ஸ்டீல் ஃபிக்ஸட் பால் வால்வு என்பது ஹுவாடு வால்வ் குழுமத்தால் தயாரிக்கப்பட்ட பைப்லைன் தனிமைப்படுத்தல் மற்றும் ஓட்டக் கட்டுப்பாட்டிற்காக கட்டப்பட்ட ஒரு கனரக தொழில்துறை வால்வு ஆகும். இது ட்ரன்னியன் ஃபிக்ஸட் பால் டிசைன் மற்றும் A216 WCB கார்பன் ஸ்டீல் மெட்டீரியலை ஏற்றுக்கொள்கிறது, இது உயர் அழுத்த முக்கியமான பைப்லைன் வேலை நிலைமைகளுக்கு ஏற்றது.

இந்தத் தொழில்துறை வால்வு தொடர்ச்சியான உயர் அழுத்த சேவை மற்றும் நீண்ட சுழற்சி செயல்பாட்டின் கீழ் நம்பகத்தன்மையுடன் செயல்படுகிறது, சீல் பாதுகாப்பு மற்றும் நீண்ட சேவை வாழ்க்கை ஆகியவை முக்கியத் தேவைகளாக இருக்கும் திட்டங்களுக்குப் பரவலாகத் தேர்ந்தெடுக்கப்பட்டுள்ளன.

மூலப்பொருள் & கட்டமைப்பு நன்மைகள்

பிரீமியம் A216 WCB கார்பன் ஸ்டீல் உடல்

WCB கார்பன் ஸ்டீல் நிலையான பந்து வால்வு A216 WCB கார்பன் ஸ்டீலில் இருந்து வார்க்கப்பட்டது, இது பின்வரும் முக்கிய தகுதிகளைக் கொண்டுவருகிறது:

- உயர் இயந்திர வலிமை மற்றும் சிறந்த தாக்க எதிர்ப்பு

அழுத்தம் அதிகரிப்பு மற்றும் நீர் சுத்தியலுக்கு எதிராக நல்ல வெப்பநிலை தழுவல்

உயர் அழுத்த வகுப்பு சேவைக்கு போதுமான சுவர் தடிமன்

உள் மற்றும் மேற்பரப்பு குறைபாடுகளை அகற்ற கடுமையான வார்ப்பு ஆய்வு

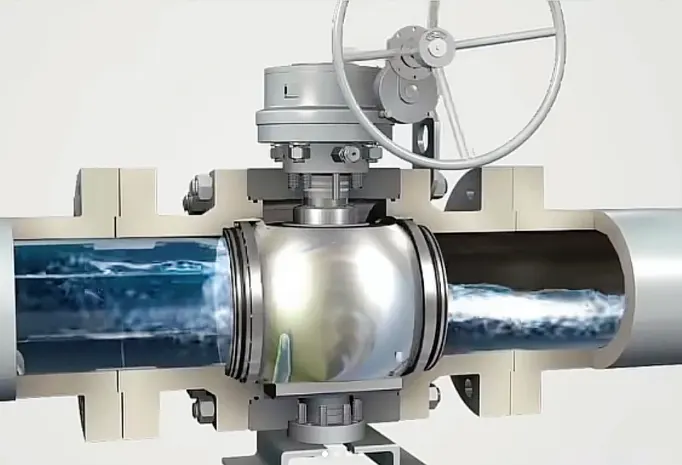

ட்ரூனியன் ஏற்றப்பட்ட நிலையான பந்தின் அமைப்பு

சாதாரண மிதக்கும் பந்து வால்வுகளில் இருந்து வேறுபட்டு, எங்களின் ட்ரூனியன் ஃபிக்ஸட் பால் டிசைன் பெரும்பாலான பைப்லைன் அழுத்த சுமையை மேல் மற்றும் கீழ் ஆதரவு தண்டுகளுக்கு மாற்றுகிறது. பந்து பூட்டப்பட்ட நிலையில் உள்ளது, எனவே வால்வு இருக்கைகள் குறைந்தபட்ச தொடர்பு சக்தியை மட்டுமே தாங்கும். நீடித்த உயர் அழுத்தத்தின் கீழ் அடிக்கடி திறந்த-நெருக்க சுழற்சிகள் இருந்தாலும், இது இருக்கை தேய்மானத்தை வெகுவாகக் குறைக்கிறது. நிலையான இரு-திசை சீல் அழுத்தம் திசையைப் பொருட்படுத்தாமல் கசிவைத் தடுக்கிறது, முக்கியமான செயல்முறை சுழல்களுக்கான கணினி பாதுகாப்பை மேம்படுத்துகிறது.

உகந்த சீல் & பாதுகாப்பு கட்டுமானம்

இந்த WCB கார்பன் ஸ்டீல் ஃபிக்ஸட் பால் வால்வுக்காக ஸ்பிரிங் லோடட் ஃப்ளோட்டிங் சீட் அசெம்பிளி பொருத்தப்பட்டுள்ளது. பில்ட் இன் ஸ்பிரிங்ஸ், ஆயிரக்கணக்கான செயல்பாடுகளுக்குப் பிறகு சிறிய தேய்மானங்களைச் சரிசெய்து, இறுக்கமான ஷட்-ஆஃப் செயல்திறனைத் தக்கவைக்கிறது. ஆண்டி ப்ளோ அவுட் ஸ்டெம், திடீர் அழுத்தம் ஸ்பைக்குகளுக்கு எதிராக நிலையான பாதுகாப்பு அம்சமாக செயல்படுகிறது. பல அடுக்கு கிராஃபைட் பேக்கிங் தண்டு இடைவெளிகளைச் சுற்றியுள்ள தப்பியோடிய உமிழ்வைக் குறைக்கிறது. அனைத்து சீல் கூறுகளும் பொதுவான உதிரி பாகங்களுக்குப் பதிலாக உயர் அழுத்த, நடுத்தர வெப்பநிலையில் செயல்படும் ஊடகங்களுக்கு சிறப்பாகப் பொருந்துகின்றன.

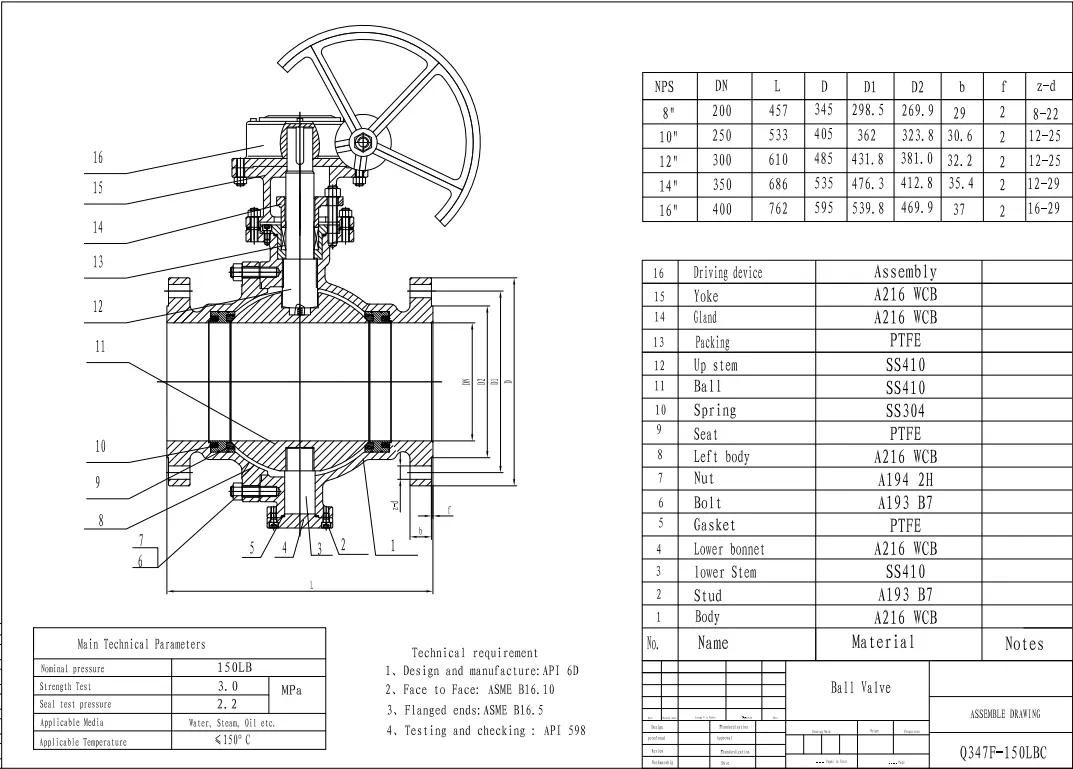

முக்கிய பண்புக்கூறுகள்

தொழில்நுட்ப விவரக்குறிப்புகள்

நிலையான அளவுருக்கள்

அளவு: DN50-DN1200

அழுத்த மதிப்பீடு: வகுப்பு150-வகுப்பு2500

பொருள்: A216 WCB கார்பன் ஸ்டீல்

அமைப்பு: ட்ரூனியன் மவுண்டட் ஃபிக்ஸட் பால் வால்வு

வெப்பநிலை வரம்பு:-29℃ ~ 425℃

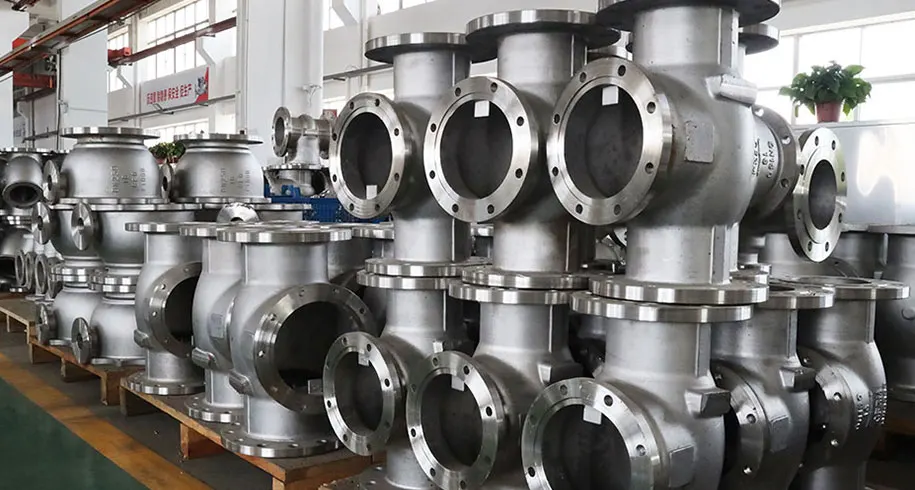

உற்பத்தி செயல்முறை

WCB கார்பன் ஸ்டீல் நிலையான பந்து வால்வு செல்கிறது:

- தகுதியான A216 WCB வார்ப்பு உற்பத்தி

- நிலையான பொருள் சொத்துக்கான வெப்ப சிகிச்சை

- சீல் மேற்பரப்புகளுக்கான CNC துல்லிய எந்திரம்

- பொருத்தப்பட்ட சீல் மற்றும் ஆக்சுவேட்டர் கூறுகளுடன் கூடிய சட்டசபை

செயல்திறன் அம்சங்கள்

- அடிக்கடி சைக்கிள் ஓட்டும் சேவைக்காக குறைந்த உடைகள் ட்ரன்னியன் அமைப்பு

- நம்பகமான இரு-திசை இறுக்கமான பணிநிறுத்தம்

- தொடர்ச்சியான உயர் குழாய் அழுத்தத்தின் கீழ் குறைந்த இருக்கை தோல்வி விகிதம்

- பல ஆக்சுவேட்டர் விருப்பங்களுடன் இணக்கமானது: கையேடு கியர், நியூமேடிக், மின்சாரம்

- முழு-திறந்த / முழு-மூட தனிமைப்படுத்தல் சேவைக்காக வடிவமைக்கப்பட்டுள்ளது

விண்ணப்ப பகுதிகள்

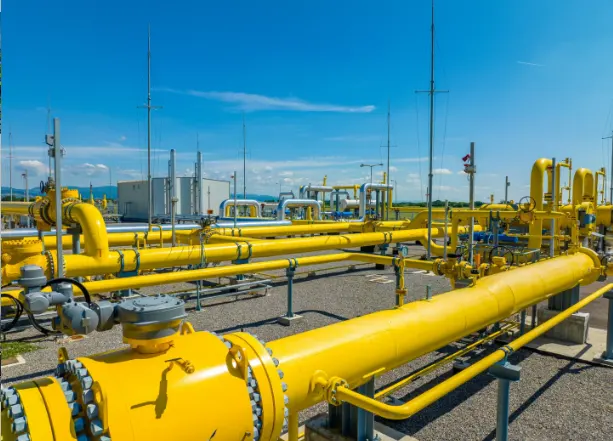

எண்ணெய் மற்றும் எரிவாயு தொழில்

WCB கார்பன் ஸ்டீல் நிலையான பந்து வால்வு இதில் பரவலாகப் பயன்படுத்தப்படுகிறது:

- இயற்கை எரிவாயு பரிமாற்ற முக்கிய குழாய்கள்

- எண்ணெய் சுத்திகரிப்பு செயல்முறை வரிகள்

- கச்சா எண்ணெய் பரிமாற்ற வசதிகள்

- எரிவாயு சேகரிப்பு நிலைய குழாய் அமைப்புகள்

பெட்ரோ கெமிக்கல் தொழில்

- உயர் அழுத்த பெட்ரோ கெமிக்கல் செயல்முறை சுழல்கள்

- செயல்முறை அலகு முக்கிய தனிமை குழாய்கள்

- நடுத்தர வெப்பநிலை துருப்பிடிக்காத & லேசான அரிக்கும் திரவ சுற்றுகள்

சக்தி தொழில்

- பவர் ஆலை முக்கிய செயல்முறை குழாய்

- ஹெவி டூட்டி தொழில்துறை ஆலை வளைய அமைப்புகள்

பொது தொழில்துறை திட்டங்கள்

- புதிய கட்டமைப்பு EPC திட்ட பைப்லைன் தொகுப்புகள்

- தற்போதுள்ள பைப்லைன் சீரமைப்பு மற்றும் மறுசீரமைப்பு பணிகள்

- கடினமான பராமரிப்பு அணுகல் மற்றும் உயர் பாதுகாப்பு தேவைகள் கொண்ட தொழில்துறை தளங்கள்

தரக் கட்டுப்பாடு மற்றும் திட்ட கொள்முதல் ஆதரவு

ISO, CE மற்றும் API சான்றிதழ்கள் கொண்ட சான்றளிக்கப்பட்ட வால்வு உற்பத்தியாளர் என்பதால், ஒவ்வொரு WCB கார்பன் ஸ்டீல் ஃபிக்ஸட் பால் வால்வும் ஹைட்ரோஸ்டேடிக் ஷெல் சோதனை, இருக்கை சீல் சோதனை மற்றும் பரிமாண ஆய்வு உட்பட, ஏற்றுமதிக்கு முன் முழுமையான தொழிற்சாலை சோதனைகளுக்கு உட்படுகிறது. மாதிரி ஆய்வு இல்லாமல் ஹெவி டியூட்டி பெரிய அளவு வால்வுகளுக்கு முழு துண்டு சோதனை செயல்படுத்தப்படுகிறது. மூலப்பொருள் சரிபார்ப்பு, வார்ப்பு ஆய்வு, அசெம்பிளி கண்காணிப்பு மற்றும் முடிக்கப்பட்ட வால்வு சோதனை ஆகியவை முழு உற்பத்திப் பணிப்பாய்வு மூலம் இயங்கும். பொருள் சோதனை சான்றிதழ்கள் மற்றும் ஆய்வு அறிக்கைகள் டெண்டர் சமர்ப்பிப்பு மற்றும் தளத்தை ஏற்றுக்கொள்வதற்கு வழங்கப்படலாம்.

தளத்தின் வேலை நிலைமைகளுக்கு ஏற்ப நெகிழ்வான உள்ளமைவு விருப்பங்கள் கிடைக்கின்றன, பல்வேறு அழுத்த தரங்கள், சீல் பொருள் சேர்க்கைகள் மற்றும் பல இயக்க முறைகள் ஆகியவற்றை உள்ளடக்கியது. Flexible MOQ ஆனது மாதிரி சோதனை, சிறிய தொகுப்பு இருப்பு வழங்கல் மற்றும் பெரிய அளவிலான மொத்த திட்ட ஆர்டர்களை ஆதரிக்கிறது. Huadu Valve Group இன் WCB நிலையான பந்து வால்வுகள் உலகளவில் ஏற்றுமதி செய்யப்படுகின்றன மற்றும் உலகளாவிய தொழில்துறை வாடிக்கையாளர்களிடமிருந்து மீண்டும் ஆர்டர்களைப் பெறுகின்றன.

நிஜ உலக தளத்தின் நிலைத்தன்மைக்காக இருக்கை மற்றும் தண்டு சீல் எவ்வாறு கட்டமைக்கப்படுகிறது?

இந்த நிலையான பந்து வால்வுக்கு ஸ்பிரிங் லோடட் மிதக்கும் இருக்கை வடிவமைப்பைப் பயன்படுத்துகிறோம். உள் நீரூற்றுகள் பந்து மேற்பரப்பில் இருக்கையை அழுத்தி வைத்திருக்கின்றன. ஆயிரக்கணக்கான செயல்பாடுகளுக்குப் பிறகு சிறிய தேய்மானம் நிகழும்போது, ​​நீரூற்றுகள் சிறிய இடைவெளிகளை ஈடுசெய்யும், காலப்போக்கில் நல்ல சீல் செயல்திறனைப் பராமரிக்கும். ஆண்டி ப்ளோ அவுட் ஸ்டெம் அமைப்பு நிலையான பாதுகாப்பு அம்சமாக கட்டமைக்கப்பட்டுள்ளது. எதிர்பாராத குழாய் அழுத்த கூர்முனைகளின் கீழ், இது தண்டு வெளியே வீசுவதைத் தடுக்கிறது. தண்டு இடைவெளியைச் சுற்றி சிறிய ஃப்யூஜிட்டிவ் உமிழ்வைத் தடுக்க, தண்டு சீல் செய்வதற்கு பல அடுக்கு கிராஃபைட் பேக்கிங் பொருத்தப்பட்டுள்ளது. இந்த சீல் பாகங்கள் பொதுவான மலிவான உதிரி பாகங்கள் அல்ல; அவை உயர் அழுத்த மற்றும் நடுத்தர வெப்பநிலை வேலை நிலைமைகளுக்கு பொருந்தும் வகையில் தேர்ந்தெடுக்கப்பட்டுள்ளன.
