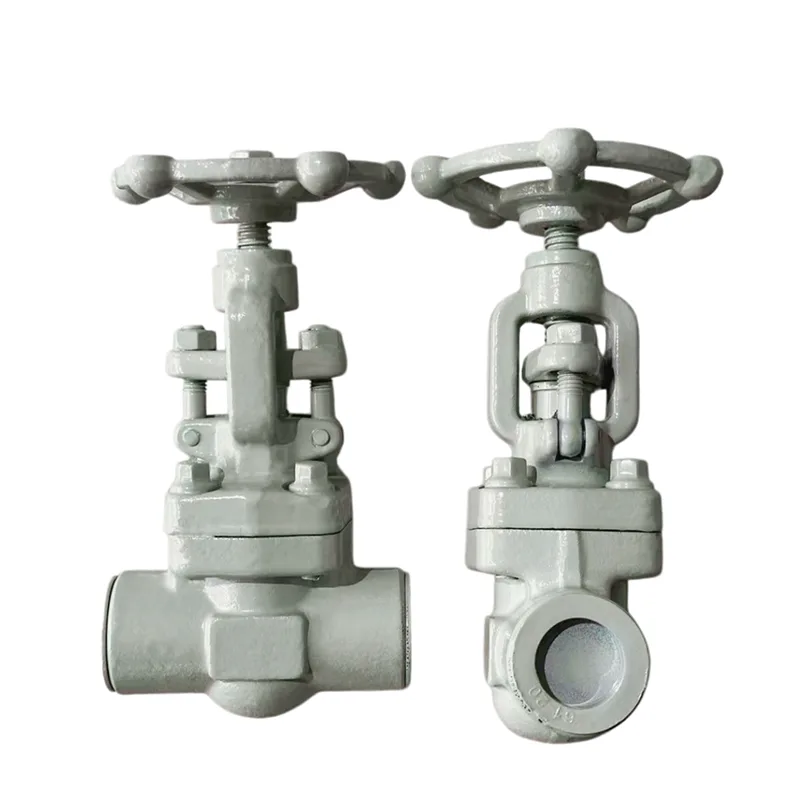

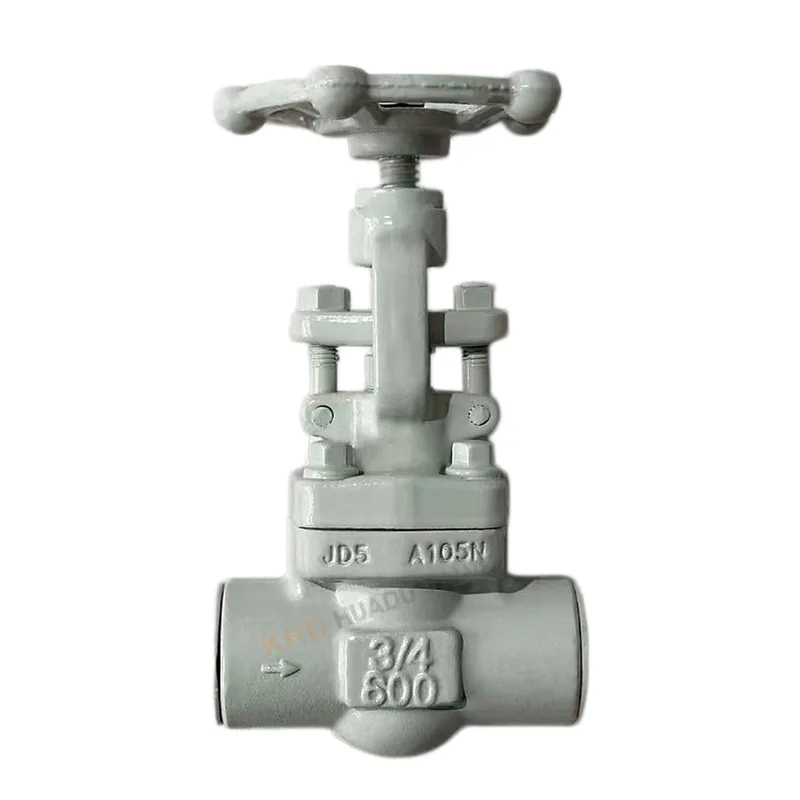

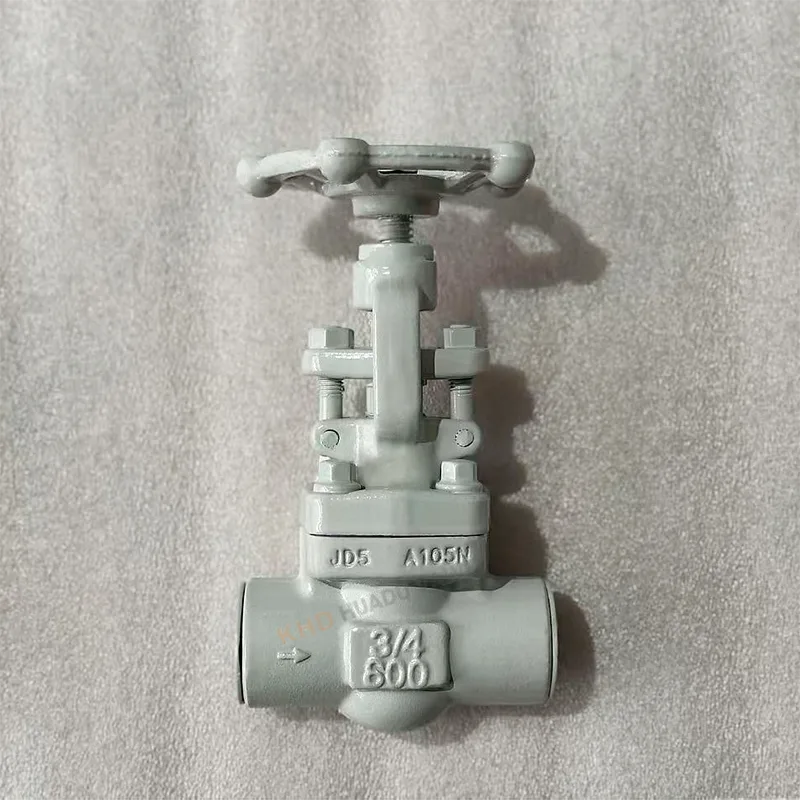

சாக்கெட்-வெல்டட் போலி கேட் வால்வு

சாக்கெட்-வெல்டட் போலி கேட் வால்வு என்பது உயர் அழுத்த தொழில்துறை வால்வு ஆகும், இது குழாய் அடைப்பு மற்றும் ஓட்டத்தை கட்டுப்படுத்த வடிவமைக்கப்பட்டுள்ளது. ஹுவாடு வால்வ் குழுமத்தால் தயாரிக்கப்பட்டது, இது A105N போலி கார்பன் ஸ்டீலைப் பயன்படுத்துகிறது மற்றும் 600 ஆம் வகுப்பு வேலை நிலைமைகளுக்கு ஏற்றது. இது பெட்ரோலியம், ரசாயனம், சக்தி மற்றும் உயர் அழுத்த நீராவி அமைப்புகளில் பரவலாகப் பயன்படுத்தப்படுகிறது, அங்கு பாதுகாப்பு மற்றும் சீல் செயல்திறன் முக்கியமானது.

மூலப்பொருள் & கட்டமைப்பு நன்மைகள்

உயர்தர போலி எஃகு உடல்

சாக்கெட்-வெல்டட் போலி கேட் வால்வு A105N போலி கார்பன் ஸ்டீலில் இருந்து தயாரிக்கப்படுகிறது, இது உறுதி செய்கிறது:

அதிக வலிமை மற்றும் அடர்த்தி

சிறந்த தாக்க எதிர்ப்பு

துளைகள் அல்லது மணல் துளைகள் போன்ற வார்ப்பு குறைபாடுகள் இல்லை

கடுமையான பொருள் ஆய்வு

ஒவ்வொரு தொகுதி மூலப்பொருட்களும் ஸ்பெக்ட்ரல் பகுப்பாய்வைப் பயன்படுத்தி சோதிக்கப்படுகின்றன:

துல்லியமான இரசாயன கலவை

மறுசுழற்சி செய்யப்பட்ட அல்லது தரமற்ற பொருட்கள் இல்லை

நிலையான இயந்திர செயல்திறன்

சாக்கெட்-வெல்ட் இணைப்பு நன்மைகள்

சாக்கெட்-வெல்டட் போலி கேட் வால்வு இணைப்பு வகை வழங்குகிறது:

வலுவான சீல் செயல்திறன்

விளிம்புகளை விட சிறந்த உயர் அழுத்த எதிர்ப்பு

முக்கியமான அமைப்பில் கசிவு அபாயம் குறைக்கப்பட்டது

தொழில்நுட்ப விவரக்குறிப்புகள்

நிலையான அளவுருக்கள்

அளவு: DN15–DN50 (வழக்கமான இருப்பு)

அழுத்த மதிப்பீடு: வகுப்பு 300 / வகுப்பு 600

பொருள்: A105N போலி கார்பன் ஸ்டீல்

வகை: சாக்கெட்-வெல்டட் போலி கேட் வால்வு

வெப்பநிலை வரம்பு: -29°C முதல் 570°C வரை

உற்பத்தி செயல்முறை

சாக்கெட்-வெல்டட் போலி கேட் வால்வு இதன் மூலம் தயாரிக்கப்படுகிறது:

ஒருங்கிணைந்த டை ஃபோர்ஜிங்

வெப்ப சிகிச்சை (சாதாரண செயல்முறை)

CNC துல்லிய எந்திரம்

செயல்திறன் அம்சங்கள்

மைக்ரான்-நிலை சீல் மேற்பரப்பு துல்லியம்

ஜீரோ-கசிவு சீல் செயல்திறன்

நெரிசல் இல்லாமல் மென்மையான செயல்பாடு

உயர் வெப்பநிலை நீராவி அமைப்புகளுக்கு ஏற்றது

விண்ணப்ப பகுதிகள்

எண்ணெய் மற்றும் எரிவாயு தொழில்

சாக்கெட்-வெல்டட் போலி கேட் வால்வு பரவலாகப் பயன்படுத்தப்படுகிறது:

சுத்திகரிப்பு குழாய்கள்

எண்ணெய் பரிமாற்ற அமைப்புகள்

இயற்கை எரிவாயு வசதிகள்

இரசாயன தொழில்

உயர் அழுத்த இரசாயன குழாய்கள்

அரிக்கும் திரவ கட்டுப்பாட்டு அமைப்புகள்

உலை நுழைவு/வெளியீட்டு அமைப்புகள்

சக்தி தொழில்

நீராவி குழாய்கள்

வெப்ப ஆற்றல் அமைப்புகள்

மின்தேக்கி குழாய்கள்

பொது தொழில்துறை பயன்பாடு

உயர் அழுத்த சிறிய விட்டம் கொண்ட குழாய்கள்

உபகரணங்கள் தனிமைப்படுத்தும் அமைப்புகள்

பாதுகாப்பு மூடல் பயன்பாடுகள்

முக்கிய பண்புகள்

அடிக்கடி கேட்கப்படும் கேள்விகள்

சாக்கெட்-வெல்ட் இணைப்பு என்றால் என்ன?

ஒரு சாக்கெட்-வெல்ட் இணைப்பு என்பது ஒரு குழாய் இணைக்கும் முறையாகும், அங்கு குழாய் ஒரு துளையிடப்பட்ட சாக்கெட்டில் செருகப்பட்டு பின்னர் வெளியில் பற்றவைக்கப்படுகிறது. இது பொதுவாக உயர் அழுத்தம், சிறிய விட்டம் அமைப்புகளில் பயன்படுத்தப்படுகிறது.

ஒரு சாக்கெட்-வெல்டட் போலி கேட் வால்வின் விஷயத்தில், குழாய் வால்வு எண்ட் சாக்கெட்டில் செருகப்பட்டு, வலுவான, கசிவு-எதிர்ப்பு கூட்டு உருவாக்குவதற்கு பற்றவைக்கப்படுகிறது.

சாக்கெட்-வெல்ட் இணைப்பின் முக்கிய அம்சங்கள்

அதிக வலிமை மற்றும் அழுத்தம் எதிர்ப்பு

சிறந்த சீல் செயல்திறன்

DN15–DN50 சிறிய குழாய்களுக்கு ஏற்றது

திரிக்கப்பட்ட மூட்டுகளுடன் ஒப்பிடும்போது கசிவு ஆபத்து குறைக்கப்பட்டது

எண்ணெய், எரிவாயு மற்றும் நீராவி அமைப்புகளில் பொதுவானது

வெல்டிங்கிற்கு முன் சாக்கெட்-வெல்ட் வால்வுகள் பிரிக்கப்பட வேண்டுமா?

ஆம், முற்றிலும். ஒரு சாக்கெட்-வெல்டட் போலி கேட் வால்வை நிறுவும் முன், வெல்டிங்கின் போது வால்வு பகுதியளவு கூடியிருக்கக்கூடாது.

முறையான நிறுவல் நடைமுறை:

முடிந்தால் உள் கூறுகளை அகற்றவும் (அல்லது வால்வு முழுமையாக திறந்திருப்பதை உறுதி செய்யவும்)

குழாயை முழுமையாக சாக்கெட்டில் செருகவும்

ஒரு சிறிய விரிவாக்க இடைவெளியை பராமரிக்கவும் (~1.5-2 மிமீ)

வெளிப்புற கூட்டு மீது மட்டுமே வெல்டிங் செய்யவும்

வால்வை இயக்குவதற்கு முன் குளிர்ச்சியை அனுமதிக்கவும்

முக்கிய குறிப்புகள்:

வால்வு உடலை அதிக வெப்பமாக்குவதைத் தவிர்க்கவும்

வெல்டிங் ஸ்லாக் வால்வு குழிக்குள் நுழைவதைத் தடுக்கவும்

வெல்டிங் செய்வதற்கு முன் சரியான சீரமைப்பை உறுதி செய்யவும்

முறையற்ற வெல்டிங் சீல் மேற்பரப்புகளை சேதப்படுத்தும் மற்றும் வால்வு ஆயுளைக் குறைக்கும்.

OS&Y மற்றும் bolted bonnet ஆகியவற்றுக்கு என்ன வித்தியாசம்?

இவை கேட் வால்வுகளில் பயன்படுத்தப்படும் இரண்டு வெவ்வேறு கட்டமைப்பு வடிவமைப்புகள்.

OS&Y (வெளிப்புற திருகு & நுகம்)

தண்டு நூல் வால்வு உடலுக்கு வெளியே உள்ளது

காணக்கூடிய தண்டு இயக்கம் திறந்த / நெருக்கமான நிலையைக் குறிக்கிறது

எளிதான பராமரிப்பு மற்றும் செயல்பாடு கண்காணிப்பு

தீ பாதுகாப்பு மற்றும் தொழில்துறை அமைப்புகளில் பொதுவானது

போல்ட் போனட்

போல்ட்களைப் பயன்படுத்தி வால்வு உடலுடன் போனட் இணைக்கப்பட்டுள்ளது

உள் தண்டு வடிவமைப்பு (வெளிப்புறமாக தெரியவில்லை)

கச்சிதமான அமைப்பு

பொதுவான தொழில்துறை பயன்பாடுகளில் பரவலாகப் பயன்படுத்தப்படுகிறது

எளிமையான ஒப்பீடு:

OS&Y = வெளிப்புறத் தெரிவுநிலை + எளிதான செயல்பாட்டு கண்காணிப்பு

போல்ட் போனட் = கச்சிதமான + செலவு குறைந்த அமைப்பு

திட்டத் தேவைகளைப் பொறுத்து சாக்கெட்-வெல்டட் போலி கேட் வால்வில் இரண்டு வகைகளையும் பயன்படுத்தலாம்.
